太陽能熱斑會嚴重的破壞太陽電池組件或系統，需要對太陽電池組件進行熱斑檢測，使相對發熱均勻的電池片進行組合或維護，以避免組件所產生的能量被熱斑的組件所消耗，同時避免由于熱斑可能給太陽能組件或系統的壽命帶來的威脅。 使用紅外熱像儀可以簡便快捷檢測出組件熱斑。

什么是太陽組件熱斑？

如果太陽電池組件由于在制造和實驗的過程中，出現隱裂、碎片、焊接不良等；或在應用過程中，被其它物體(如鳥糞、樹蔭等)長時間遮擋時，被遮擋的太陽能電池組件此時將會嚴重發熱，這就是“熱斑效應”。這種效應對太陽能電池會造成很?chē)?yán)重地破壞作用；有光照的電池所產生的部分能量或所有的能量，都可能被“熱斑”的電池所消耗。

熱像儀熱斑檢測

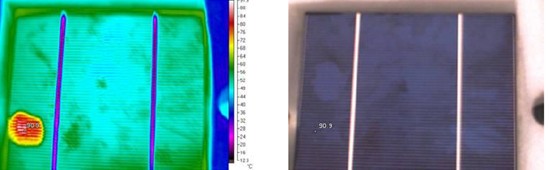

用熱像儀來檢測太陽能電池組件上各電池片的發熱狀況。在正常情況下，各電池片的溫度分布均勻；如果存在組件矩陣中有個別電池片溫度出現異常過高，就說明此電池片可能有問題，已經由正常光能轉電能的工作狀態，變?yōu)殡姵亟M件的負載消耗電能發熱，影響整個電池組件的轉化功率，此時需要更換溫度過高的電池片。

典型客戶

無錫尚德、天威英利、阿特斯、Intertek等

紅外熱像儀的獨特應用

紅外熱像儀和數據采集器、紅外點溫儀相比較，有自身的優點：

1 通過紅外線熱像儀檢測目標電路時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；

2 圖像直觀、快捷，方便檢測者在同時間和相同的環境下得到同一塊組件上不同電池塊的溫度，容易找出熱斑；

3 反應速度較快，小于1秒；

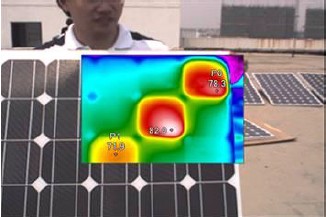

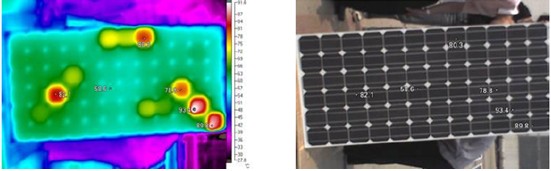

4 FLIR熱像儀畫中畫及熱疊加技術：用戶采用FLIR畫中畫及熱疊加技術，除了可以拍攝紅外圖像外，還可以同時捕獲一幅可見光照片，并將其融合在一起，有助于第一時間識別和定位故障。如下圖可疑故障點。

拍攝時可能會遇到哪些問題？

在拍攝電池組件可能會遇到的問題有：

1 強烈的太陽光或非常強的輔助光源；

2 拍攝時應該將組件在正常的太陽光或輔助光源下工作，或?qū)⒔M件在上述光源的照射下短路，否則熱斑不會出現。

如何才能拍攝優質紅外熱像？

熱像進行拍攝時，若要得到一幅清晰的紅外熱圖，我們建議：

1 盡量選擇熱靈敏度較高的熱像儀；

2 應使熱像儀紅外鏡頭面軸線與所要拍攝的目標垂直；

3 拍攝焦距應盡量對準；

4 先使用自動模式測量的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍；

5 避免太陽或輔助光源的反射。
