魚雷罐車是冶金行業的重要裝置，通過紅外熱像儀檢測其襯里損壞狀況，沉渣位置等。從而避免鐵水泄漏事故。保證生產安全、平穩的運行。

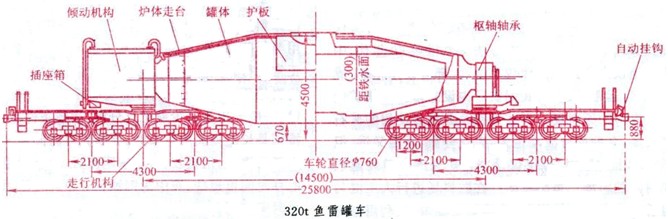

魚雷罐車簡介

    魚雷罐車是一種大型鐵水運輸設備,具有熱損失小,保溫時間長,節約能源等優點,它還可以儲存鐵水,以協調煉鐵與煉鋼臨時出現的不平衡狀態,同時,可替代煉鋼的混鐵爐和普通的鐵水罐車,也可在鐵水運輸過程中完成脫硫、脫磷等操作工序。

紅外熱像儀的應用：

1 檢測魚雷罐車的內襯：內襯因受到化學侵蝕、機械沖刷和急冷急熱而引起的裂紋、鼓包、脫落等。當耐火材料局部損毀嚴重，而又未被發現時，將造成嚴重的事故。用紅外熱像儀可以檢測內襯的損毀狀況，避免事故的發生。

2 檢測魚雷罐車沉渣：魚雷罐車沉渣與鋼水溫度明顯不同，通過紅外熱像儀可以檢測出沉渣位置

3 檢測魚雷罐車軸承、離合器的機械故障：軸承、離合器因為摩擦、潤滑不好等故障會產生局部過熱，可以用紅外熱像儀檢測出機械故障，避免鋼水濺出等事故發生。

紅外熱像儀的優點

 魚雷罐在運送幾罐鐵水后（運送次數不同的廠家規定不一樣），就要統一拆下來重新更換耐火襯里，但更多情況下，耐火襯里還沒有出現局部減薄狀況。用紅外熱像儀來檢測就會明確的狀態和在什么時候去維護鋼包。大大降低了人力和物力的成本，減少了魚雷罐的備用數量。

紅外熱像儀如何檢測?

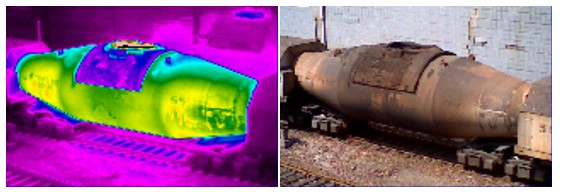

1 利用紅外熱像儀對魚雷罐表面進行分區塊的檢測，并通過紅外分析軟件，對得到的熱圖像進行溫度分布的分析。通過魚雷罐表面的不同變化，可以直接判斷有無內襯缺陷。

2 軸承的檢測請參考－軸承檢測應用。

如何才能拍攝清晰的熱像圖？

    要得到一幅清晰的紅外熱圖，我們建議：

1 對于溫差較小的場合，盡量選擇熱靈敏度較高的紅外熱像儀。

2 拍攝時注意觀察周圍有無其他熱源，特別對于表面較光亮的魚雷罐車，其外殼較易反射周圍熱源，造成檢測干擾，故在拍攝時若周圍有熱源，請改變拍攝角度。

3 先使用自動模式測量反應器的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
